產品特點
CTB、NCTB系列永磁筒式磁選機采用計算機優化設計，磁路合理并嚴格選用高矯頑力，高剩磁的永磁體，確保磁性在長時間內不降低，所以處理礦漿體積量大，磁性鐵回收率高，選到精礦中非磁性礦物夾雜少，精礦品位可調整，礦漿濃縮或不濃縮皆可入選。使用中操作簡單，管理方便。保障用戶長遠利益，整體結構可靠耐用。

結構特點

CTB、NCTB系列永磁筒式磁選機采用半逆流槽型結構，適用于給料偶爾有大的波動的場合。當不需要獲得非常高品位的磁精礦時，磁性物料的流失可控制在非常低的水平。磁選機主要由永磁滾筒、槽體、進礦箱、槽體支架、磁系調整裝置及動力傳動裝置等部分組成。
1、永磁滾筒由磁系和圓筒構成，磁系是磁選機最重要的部件，磁系在設計上采用多磁極大包角結構，從而在掃選區域內增加了磁翻轉次數，縮小了磁翻寬度，提高了磁翻頻率，更利于掃選過程中雜質的排除。磁系由磁塊及磁扼組成，磁塊為高矯頑力鍶鐵氧體磁塊和高矯頑力餃鐵硼磁塊，它們都具有非常好的抗退磁能力，八年內退磁不超過5%。磁輒的作用是聯接磁塊并組成磁路，其特點是磁扼背面無磁場，而在磁塊上面是開放形的磁場，磁場強度較弱，但磁場深度大，它的這個特性正適合選別強磁性礦物。永磁圓筒連續旋轉，不斷地將吸附在筒表面的磁性物質帶出磁場區，靠自重和沖洗水作用將精礦卸掉。
2、槽體也是磁選機的重要部件之一，槽體的形狀和結構對選別指標影響很大，隨著磁系包角的增加，槽體的尾礦溢流堰也進行了提高，從而提高了槽體的液面高度，增大了掃選區域的長度，降低尾礦品位，提高回收率.CTB型磁選機為半逆流槽結構。半逆流槽用不導磁材料焊接而成，槽體兩端的角鋼支撐可以在一定范圍內進行上下及前后方向的位置調整。
3、磁系調整裝置用于調節磁系的位置，使磁極有效的工作和順利排礦。
4、為了保障永磁滾筒的使用壽命，在滾筒上采用了內部白鋼筒皮，外部耐磨橡膠筒皮的雙層筒皮結構。橡膠外筒皮有較強的韌性及耐磨性，很好的增加滾筒耐磨程度，使?jié)L筒經久耐用，雖然增加了成本，但卻給使用者省去了麻煩，同時排精礦的效果也好。橡膠外筒皮的壽命與所選介質的粒度有關，如介質粒度大外筒皮的壽命在三個月左右（但不底于三個月)，如介質粒度小外筒皮的壽命在六個月左右。
5、傳動裝置采用猛牛變頻電機、硬齒面減速機，可以適應選礦廠全天候不間斷作業，配電柜根據用戶需求選用名優變頻器。

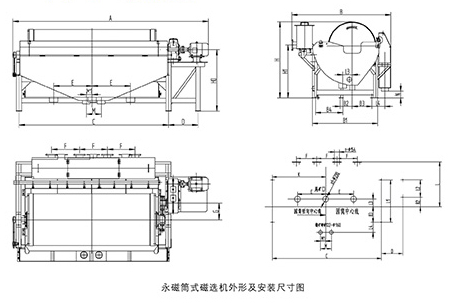

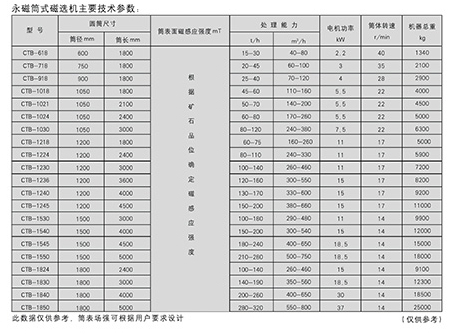

外形尺寸及技術參數
